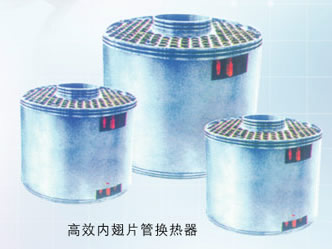

本公司与无锡康博换热设备厂多年合作,依托西安交通大学、陕西鼓风机集团、开封东京空分集团有限公司、开封黄河制氧设备有限公司、开封迪尔空分实业集团有限公司等技术合作支持。主要生产各种节能、高效换热器及换热设备。与西安交通大学开展技术合作,成功参与了国家“863”项目原表面回热器的制造,成功研制开发出了高效精密内翅片管换热器,用于石化、冶金、动力、轻纺、制冷、特别是与空分设备中的氧压机、氮压机配套。节能、节资效果显著,各项技术参数均达到设计要求,受到用户的好评。

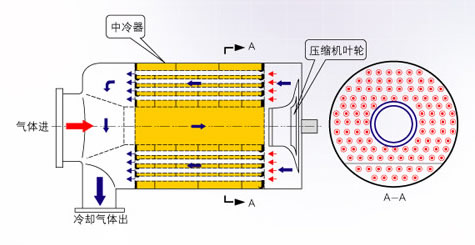

用于压缩机的中间冷却器示意图
(其中气体走管程,冷却水走壳程)
产品背景介绍:
换热器在石油、化工、医药、冶金、电力、动力、制冷、纺织、食品等行业中占有举足轻重的地位。
在通常的气(汽)-液管壳式换热器中,液体走管程、气体走壳程,为改善气侧的换热,在管外采用加翅片管的方式以增加换热面积。这种换热器的不足之处在于,尽管加大了气侧的换热面积,但气体流速仍然处于较低的水平,因而总的传热系数很低,从而导致换热能力仍然不高。内翅片管换热器是一种新型高效换热器,其基本特点是将传统换热器中两种介质(气(汽)、液)的流程对调,即让气体走管内(翅片管),水走管外(光管)。这种换热器已被证实具有较高的传热效率,可以有效减小压缩机中冷器设备的体积,但目前国外公司几乎占有了这类产品的全部市场。由于技术保密方面的原因,有关的技术参数及经验关联式几乎没有。
换热器的比较:

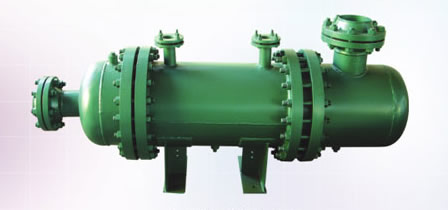

该内翅管应用于为空分配套的活塞式氧气压缩机,氮气压缩机,气量为1800-4500m3/h,最大压力0.4-3.1MPa及透平氮压机末端冷却器。气量为10000m3/h,最大压力为2.5MPa,经实际运行,达到了设计要求。气体温度由155℃降至26℃(冷却水进口温度22℃),箉是10000m3/h透平氮压机末端冷却器,氮气温度由109℃冷却到21.8℃,冷却水进口温度为18℃,氮气出末端冷却器温度与冷却进口温度仅差3℃。另外,在进口空压机上边也得到了实际运用,替代了进口冷却器芯体,达到原装冷却器芯体的冷却效果。
上述活塞式压缩机冷却器原设计均选用整体轧制翅片管,气体走管外,横掠管子折流换热,换热管较长,达1900-2420mm,震动较大,长期运行后发现有折流板破碎现象发生,换热效果大大下降,且阻力圈套。改为内翅管后,气体走管内,气体侧翅化率圈套,换热效率高,最大可能地增大了气体侧的换热面积,有效换热管子长度仅为700mm,阻力小,既提高了换热性能,又圈套的减小了换热器的体积,设备重量仅为原来的1/4-1/3,大大降低了制造成本。
换热管性能规格及技术参数:

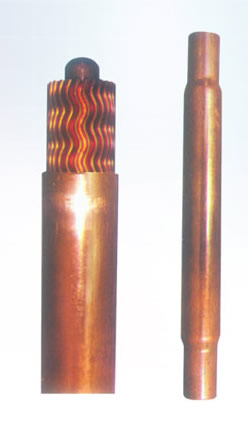

本公司所生产的换热管比同规格的光管传热面积提高7倍以上,表面传热系数提高8倍以上,换热器传热面积大,抗震动及耐压强度好,并可大大缩小换热器体积,特别适合洁净,粘度低的换热介质。

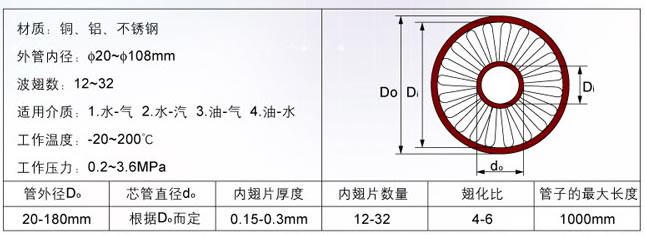

主要参数如下表:
